Descrizione
Consegna:
Radiatore da bagno
Elemento riscaldante
Valvola di scarico 1/2 pollice
Otturatore 1/2 pollice
Istruzioni di montaggio

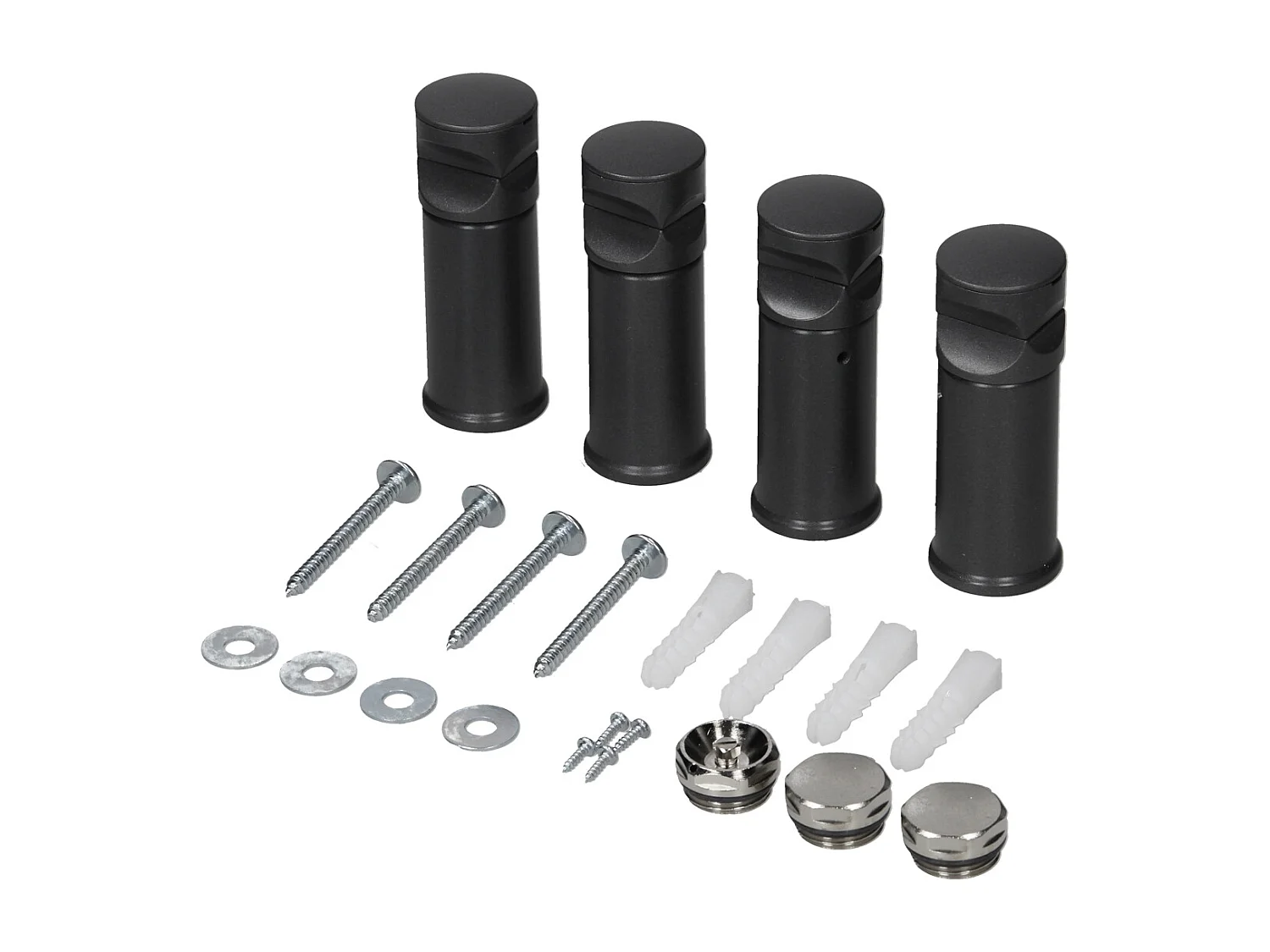

Kit di montaggio a parete:
- 4 staffe a parete
- 4 viti e tasselli
- 4 viti per staffe
- 4 rondelle
br />

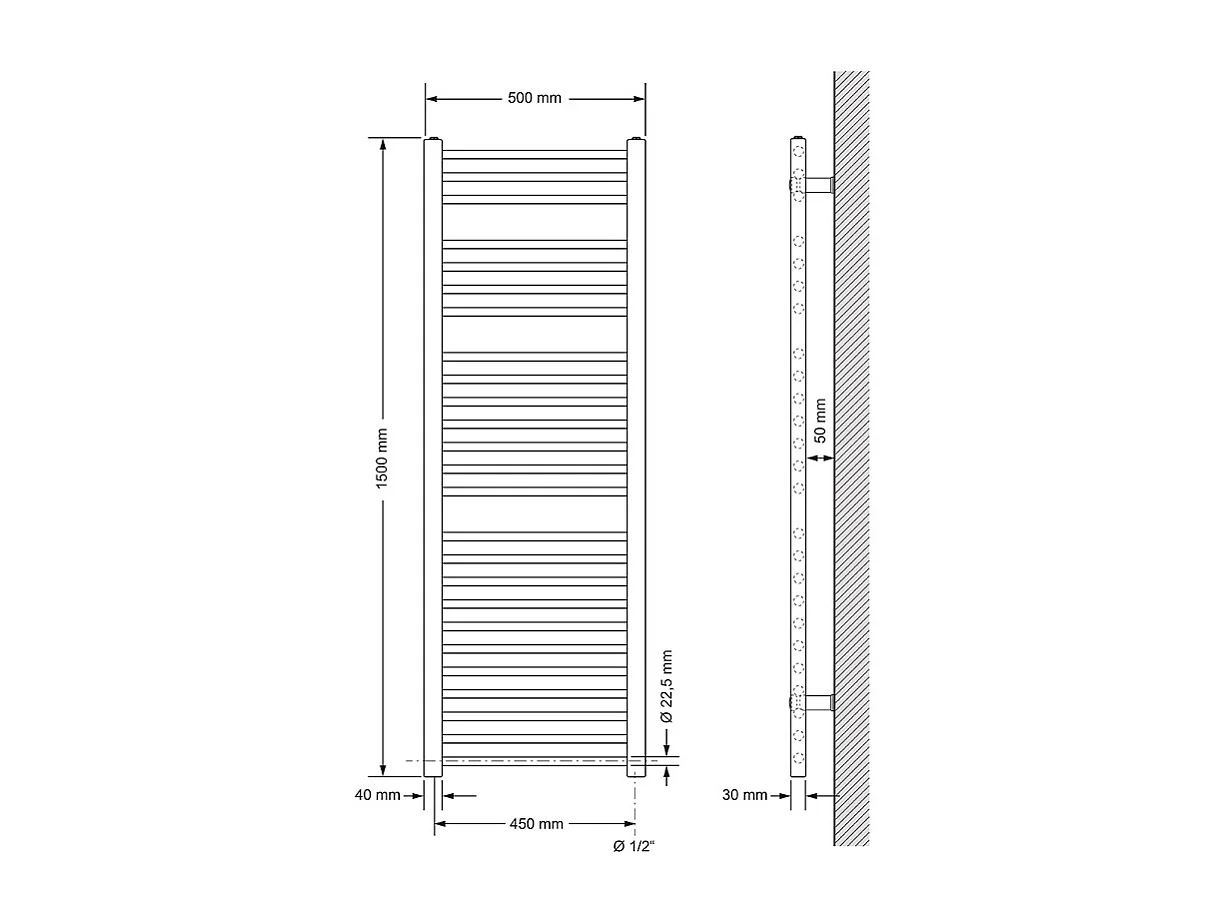

Informazioni tecniche:
Radiatore
Larghezza (mm): 500
Altezza (mm): 1500
Connessioni (mm): 455
Diametro del tubo: Ø22
Profilo: 30*40*1.5 D;
Configurazione Röhren: 3+4+7+11
Quantità di tubi: 25
Quantità; di acqua (L): 5,57
Peso (Kg): 8,47
Colore: antracite
Per tubi di diametro da 18 a 22 mm
Per una distanza tra i tubi di 18 à 22 mm
Profondità (dalla parete al centro del tubo): 75 a; 100 mm
Gli ancoraggi profondi non sono adatti per l'installazione nel muro a secco
Pressione massima di esercizio: 10 bar (1 MPa)
Pressione di prova: 12 bar (1,2 MPa)
Profili a D verticali 30 x 40 x 1,5 mm
Tubi tondi orizzontali 22 x 1,2 mm
Distanza dalla parete: ca. 6,5 cm

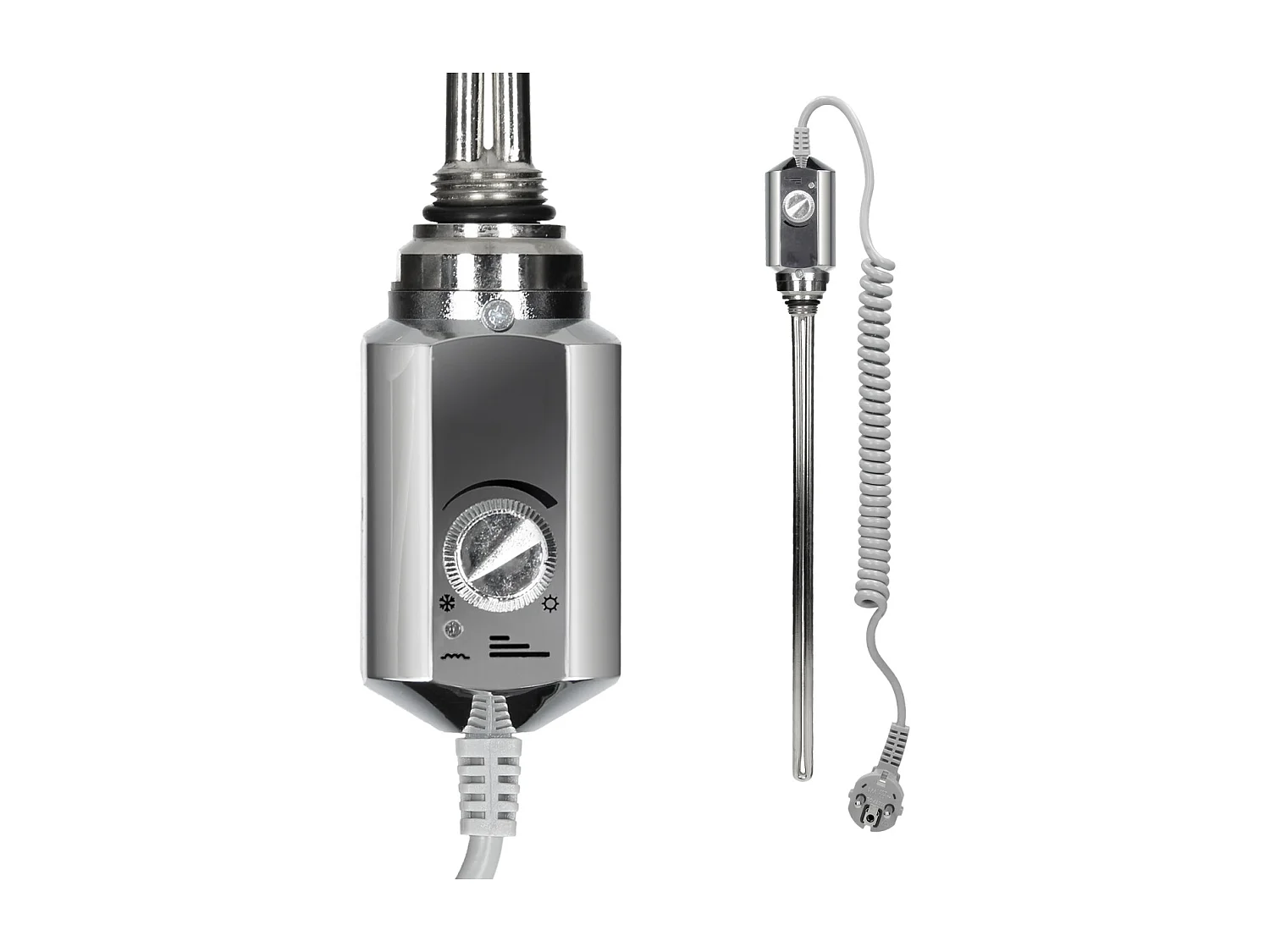

Elemento riscaldante
Potenza di riscaldamento: 900 W 230 V / 50 Hz
Temperatura: 10 ° C - 65° C + / - 2 ° Cavo
Cavo di collegamento: 1,5 m / 3 x 0,75
Colore: cromato
Misura connessione: 1/2 "
Peso: 410 (g )
Lunghezza totale: 450 (mm)
Lunghezza elemento riscaldante L: 370 (mm)
Tipo: RD 10
Radiatore da bagno
Elemento riscaldante
Valvola di scarico 1/2 pollice
Otturatore 1/2 pollice
Istruzioni di montaggio
Kit di montaggio a parete:
- 4 staffe a parete
- 4 viti e tasselli
- 4 viti per staffe
- 4 rondelle
br />
Informazioni tecniche:
Radiatore
Larghezza (mm): 500
Altezza (mm): 1500
Connessioni (mm): 455
Diametro del tubo: Ø22
Profilo: 30*40*1.5 D;
Configurazione Röhren: 3+4+7+11
Quantità di tubi: 25
Quantità; di acqua (L): 5,57
Peso (Kg): 8,47
Colore: antracite
Per tubi di diametro da 18 a 22 mm
Per una distanza tra i tubi di 18 à 22 mm
Profondità (dalla parete al centro del tubo): 75 a; 100 mm
Gli ancoraggi profondi non sono adatti per l'installazione nel muro a secco
Pressione massima di esercizio: 10 bar (1 MPa)
Pressione di prova: 12 bar (1,2 MPa)
Profili a D verticali 30 x 40 x 1,5 mm
Tubi tondi orizzontali 22 x 1,2 mm
Distanza dalla parete: ca. 6,5 cm
Elemento riscaldante
Potenza di riscaldamento: 900 W 230 V / 50 Hz
Temperatura: 10 ° C - 65° C + / - 2 ° Cavo
Cavo di collegamento: 1,5 m / 3 x 0,75
Colore: cromato
Misura connessione: 1/2 "
Peso: 410 (g )
Lunghezza totale: 450 (mm)
Lunghezza elemento riscaldante L: 370 (mm)
Tipo: RD 10
Caratteristiche & Dimensioni
Caratteristiche
- Colore: Grigio antracite
- Materiale (dettaglio): Acciaio
- Tipo di radiatore: Con interconnessione fluida
- Tipo di energia: Elettrico
Dimensioni
- Lunghezza: 3 cm
- Altezza: 150 cm
- Profondità: 50 cm
